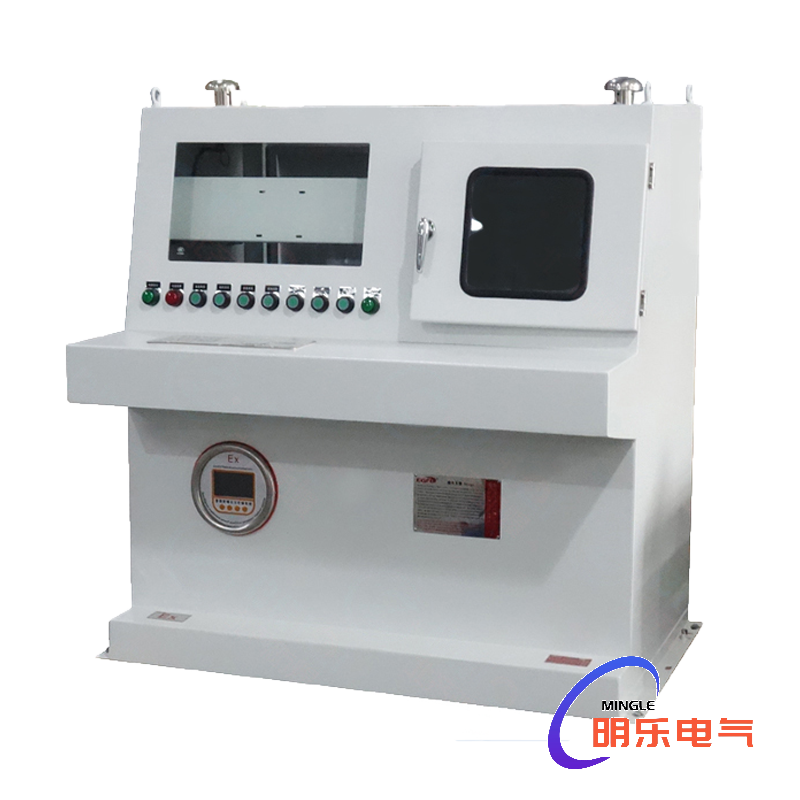

琴臺式防爆正壓柜

適用于爆炸性氣體環境1區、2區;

適用于|IA、II B C級爆炸性氣體環境;

適用于溫度組別為T1~T4的環境;

適用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等爆炸性危險環境;

適用于對體積較大、內部元器件工作溫升較高或電氣線路較復雜的產品進行防爆處理;

具有稀釋氣流和泄漏補償兩種處理型式。

外殼采用碳素鋼或不銹鋼焊接成型，牢固可靠；

碳素鋼外殼表面高壓靜電噴塑處理；

模塊化結構設計，正壓腔和控制腔可采用上下組合、左右組合、前后組合等方式，也可分離安裝；

自帶氣體調壓過濾裝置，用戶只需引入現場工業氣源即可，不必安裝其它氣源處理元件；

設有火花和顆粒擋板，正壓腔出氣可就地排放，安全可靠；

控制系統采用PLC可編程邏輯控制器，穩定可靠，響應速度快；

人性化的人機界面，液晶文字顯示，集多項功能于一身，減少控制系統面板按鈕、指示燈；

帶有通訊接口，可實現遠程集中監視與控制；

實時監視正壓腔壓力、流量等重要參數；

可對傳感器信號型式和信號值范圍進行設定；

可對正式換氣前的延時時間進行設定，確保正壓腔通電前可燃性氣體被徹底置換；

根據現場氣源壓力情況，可自行設定工作壓力范圍、報警壓力范圍和正壓腔電源切斷壓力范圍；

根據實際情況設定正壓腔尺寸，提高控制程序通用性；

程序根據相關參數自動計算換氣持續時間；

模塊化程序設計，只需載入不同程序即可實現不同控制功能；

設有系統故障分析程序，并在人機界面以閃爍文字提示用戶，方便檢修；

正壓腔內可安裝各類檢測儀表、分析儀表、顯示儀表、低壓電器、變頻器、軟起動器及各類電氣控制系統，靈活多變。

執行標準：GB3836.1、GB3836.2、GB3836.3、GB3836.4、GB3836.5、GB3836.9.IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-11、IEC60079-2

防爆標志： Ex de ib mb px lC T4 Gb/Ex pD tD A21IP65 T80℃

額定電壓：≤AC 690V

額定電流：≤250A

用戶氣源壓力：0.3~08MPa

調壓過濾器整定壓力：0.05MPa

正常工作壓力范圍：100~500Pa(可調整)

報警壓力下限：60~100Pa

報警壓力上限：500~1000Pa

電源切斷壓力下限：<60Pa

電源切斷壓力上限：>1000Pa

保護氣體類型：潔凈空氣(或惰性氣體)

氣體溫度：≤40℃

換氣持續時間：10min

換氣延時時間：5秒鐘(可調整)

防護等級：IP65(氣路管道腔IP54)

防腐等級：WF1
